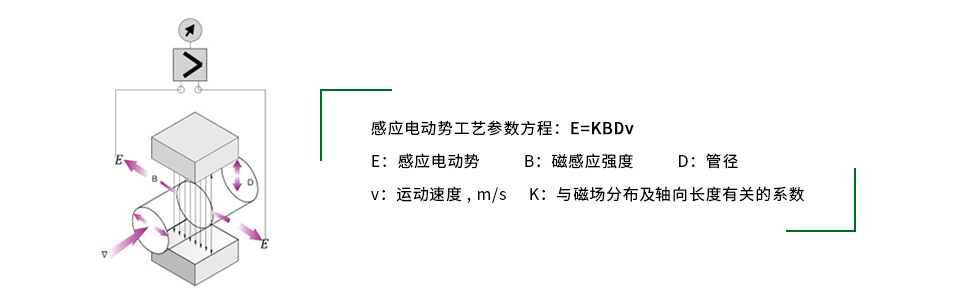

执行标准

JB/T 9248-2015

测量介质

导电液体、浆液

类型

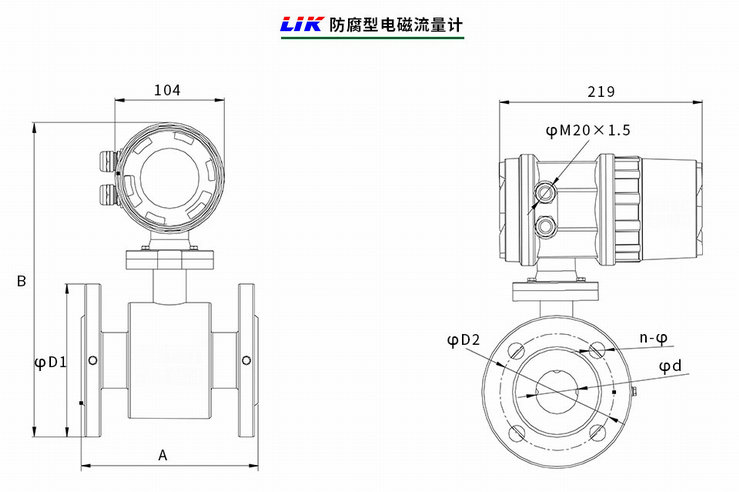

管道式电磁流量计

结构形式

一体式、分体式

公称通径DN（mm）

6、8、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

额定压力

DN6～DN50

DN65

DN80

DN100~DN150

DN200~DN900

DN1000~DN2000

≤4.0MPa

≤1.6MPa

≤4.0MPa

≤1.6MPa

≤1.0MPa

≤0.6MPa

特殊压力：可定制

流速范围

(0~10)m/s自行设定

介质电导率

理论值≥5μs/cm 实际使用≥30μs/cm

流量计成套

准确度等级

0.5级或1.0级(整体精度)

工作环境温度

-20℃~+60℃

衬里材料

及工作温度

氯丁橡胶（CR）

0℃~+80℃

聚氨酯（PU）

-20℃~+60℃

聚四氟乙烯（PTFE）

-20℃~+120℃

聚全氟乙丙烯（F46）

-50℃~+160℃

可溶性聚四氟乙烯（PFA）

-100℃~+180℃

陶瓷

0℃~+150℃

电极材料

316L、哈氏合金(HB、HC)、钽(Ta)、钛(Ti)、铂(Pt)、碳化钨(WC)、陶瓷

电极形式

固定式、刮刀式、可拆卸式

电极数量

标配3个电极(2个测量电极+1个接地电极)，接口径配置

连接法兰标准

符合国标GB9119(可按用户要求定制)

连接法兰材质

碳钢(标配)、不锈钢(可选)

接地环材质

DN15~DN2000：304不锈钢、316不锈钢、PVC接地环+接地电极

外壳材料

碳钢(标配)、不锈钢(可选)

供电电源

(110~240)VAC，50Hz/60Hz；24VDC±10%；电池供电(3.6VDC

功耗

≤15VA

输出信号

(4~20)mA电流输出、频率输出和脉冲当量输出

可选通讯协议

Modbus RTU通讯协议(RS485)，支持标准Modbus RTU通讯协议，HART协议，GPRS

电气接口

M20×1.5

防护等级

一体式IP65；

分体式：①传感器IP67、转换器IP65；②传感器IP68(全灌胶)、转换器IP65；③传感器IP68(全灌胶)、转换器IP67(仅限电池供电)

功耗

≤15VA

配线长度(分体型)

标配10米电缆线，转换器与传感器之间的电缆线一般不超过30m

防爆标志

本安+隔爆型：Exd [ia Ga] IIC T4 Gb

流动方向

正向、反向

恒流负载

≤750Ω

储存温度

-40℃~65℃

相对湿度

5%~95%

报警(常开)

空管、励磁、上下限

衬里材料

名称

符号

性能

最高工作温度

适用介质

适用口径

橡胶

氯丁橡胶

CR

①耐油，耐溶剂，耐氧化，耐一般低浓度的酸碱盐溶液的腐蚀

②有极好的弹性，耐磨性，但耐寒性较差

0℃~+80℃

自来水、工业用水

DN50~DN2000

聚氨酯

PU

①硬度高、耐油、耐溶剂，具有极好的耐磨性和耐寒性

②耐水性差，长时间与水作用会发生水解

-20℃~+60℃

纸浆、矿浆等浆液

DN25~DN1000

氟塑料

聚四氟乙烯

PTFE或F4

①是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂，不耐三氟化氩，高温三氟化氧，高流速液氟，液氧，臭氧的腐蚀

②耐损磨性较差    ③抗负压能力差

-20℃~+120℃

腐蚀性强的酸碱溶液

DN10~DN1600

聚全氟乙丙烯特氟龙(FEP)

F46或FEP

①有疏水性和不粘性   ②耐腐蚀性能力仅次于聚四氟乙烯

③耐负压要求较高时可加金属网，提高耐负压能力

④耐磨性能稍差

-50℃~+160℃

腐蚀性强的酸碱盐溶液

DN6~DN500

可溶性聚四氟乙烯

PFA

化学性能等同于F46，抗压、抗拉强度优于F46

-100℃~+180℃

腐蚀性强的酸碱盐溶液

DN6~DN500

陶瓷

氧化铝陶瓷

陶瓷

优良的耐磨性（是聚氨酯、橡胶的十倍以上），优良的耐腐蚀性（适用于混酸和王水等强腐蚀性流体的测量，但不适用于高浓度碱性、磷酸、氢氟酸和氰化合物），极高的硬度和光洁度，优良的耐热性和耐热冲击性。

0℃~+150℃

0℃~+250℃

（定制）

特别适合高温、高压浆液、食品卫生和腐蚀性很强的流体介质测量

需定制

材料

耐腐蚀性能和适用范围

316L

 适用：1、生活用水、工业用水、原水井本、城市污水

           2、弱腐蚀性酸、碱、盐溶液，如硝酸、硫酸（室温下浓度<5%）、沸腾的磷酸，在一定压力下的亚硫酸、海水、醋酸等介质。可               广泛用于石油化工、尿素、维尼纶等工业场合

哈氏合金B（HB）

 适用：1、盐酸（浓度<10%）等非氧化酸

           2、氢氧化钠（浓度<50%）、一切浓度的氢氧化铵碱溶液

           3、磷酸、有机酸

 不适用：硝酸

哈氏合金C（HC）

 适用：1、混酸，如铬酸与硫酸的混合溶液

           2、氧化性盐类，如：海水

 不适用：盐酸

钛（Ti）

 适用：1、盐，如①氯化物（氯化物/镁/铝/钙/铵/铁等）②钠盐、钾盐、铵盐、次氯酸盐、海水

           2、浓度<50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液

 不适用：盐酸、硫酸、磷酸、氢氟酸等还原性酸

钽（Ta）

 适用：1、盐酸（浓度<40%）、稀硫酸和浓硫酸（不包括发烟硫酸）

           2、二氧化氯、氯化铁、次氯酸、氯化钠、乙酸铅等

           3、硝酸（包括发烟硝酸）等氧化性酸、温度低于80℃的王水

 不适用：碱、氢氟酸

铂（Pt）

 适用：几乎所有的酸、碱、盐溶液（包发烟硫酸、发烟硝酸）

 不适用：王水、铵盐

碳化钨（WC）

 适用：纸浆、污水、能抗固体颗粒干扰

 不适用：无机酸、有机酸、氯化物

陶瓷电极

 适用：1、磨损大，易附着的浆液测量

           2、具有高的耐压强度，适用于高压浆液的测量

           3、优良的耐热性和耐热冲击性，特别适用于高、低温消毒管道的食品和医药卫生行业的应用
