进口插入式电磁流量计选型使用说明书

发布时间：2022-6-2

进口插入式电磁流量计选型使用说明书

1、插入式电磁流量计的传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

2、公称通径范围宽，适用于DN80~DN2000之间的所有口径管道测量。

3、安装方便，无须切割管，可在线带压安装，适合于无法停水的现场使用。

4、成本低，测量大口径管道流量时，尤其适合使用插入型电磁流量计，可大大降低设备成本。

5、采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。

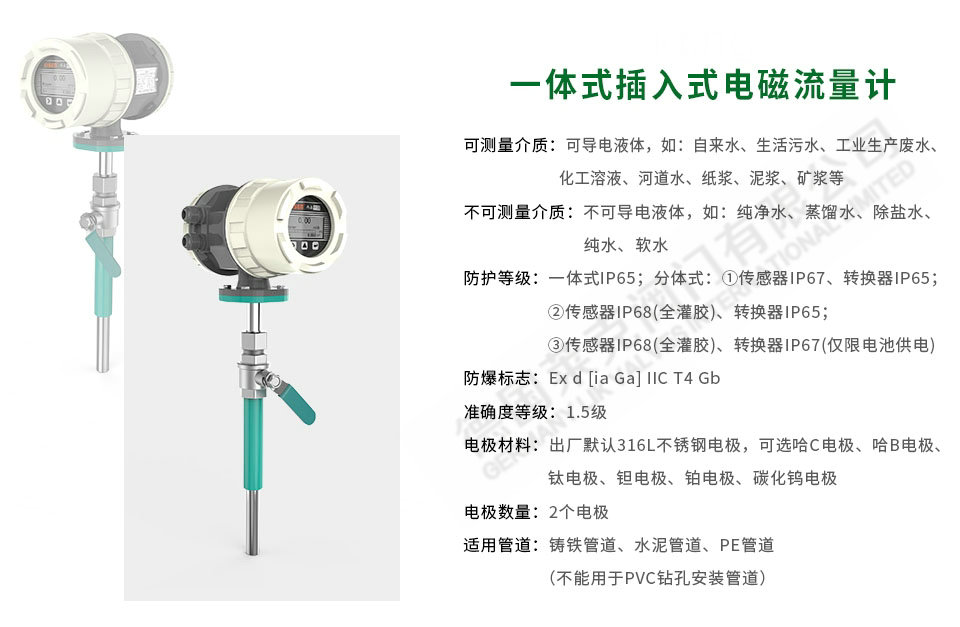

FLDC系列插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。针对管道式电磁流量计在大管道上安装困难、费用大等缺陷，采用了带压开孔，带压安装技术，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管、水泥管、PE管上安装，为流体流量的检测提供了一种新的手段。

1、插入式电磁流量计在大管道流量检测中，具有绝对的安装优势与价格优势。

2、转换器采用优化设计，结构紧密，电气安装容易，转换器和传感器具有互换性，可自由变更测量范围（0.5m/s～10m/s）。

3、转换器和传感器具有两种防护等级及安装方式，有适用于潜水安装的IP68等级。

4、适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测，特别适用于供排水管道的流量测量。

5、通用性广、互换性强，流量的测量只与插入深度有关，因此一种型号就可适用于多种规格管道的流体测量要求。

传感器的安装：

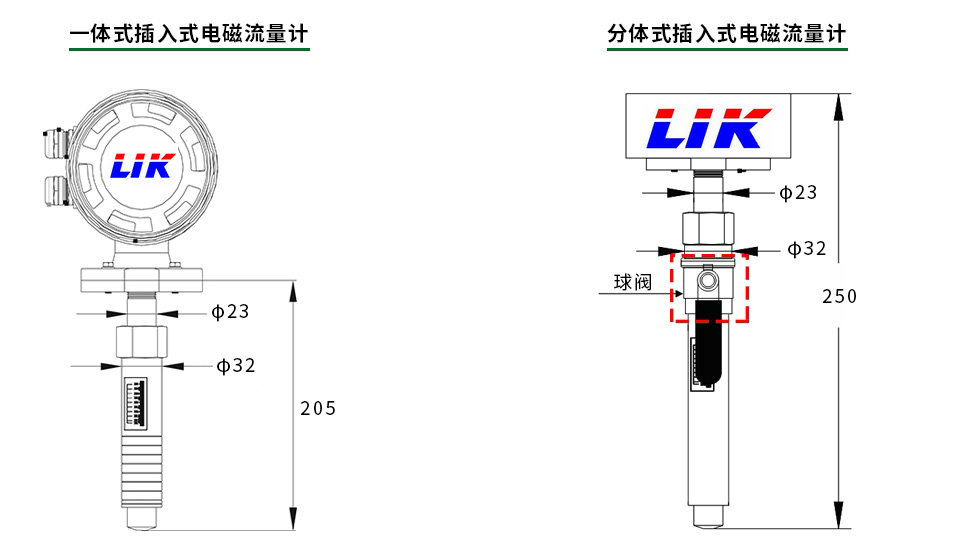

传感器主要由检测探头，安装法兰和接线盒（对分体式安装）等组成。传感器外形为圆柱体，柱腔内装有用于激励电磁场的励磁线圈，导磁铁芯和两个与流体接触的电极。传感器的安装方法分断流（停水）安装和带压安装两种。

传感器安装位置的选择：

传感器可以安装在被测量管道上的任何位置，管道内必须完全充满介质，传感器可安装在水平、倾斜、垂直的管道上。在传感器前最少要有20D，传感器后最少要有10D的直管段。这样即可避免涡漩流，也可提高测量精度。

传感器的接地：

电磁流量计检测电极拾取的流量信号在μV级，所以外来干扰对它的影响很大。因此，良好的接地效果很大程度上决定着流量计的测量精度。被测的流体本身作为电解质导电体，必须排除其它不相关的电磁干扰。通常流量计是安装在金属管道上，管道一定要连接传感器的PE接头（出厂时已连接好），而PE接头应和良好的地线连接

转换器部分		可测管道口径	1：DN80~DN500
外壳材料	铝合金		2：DN600~DN1000
正常工作温度	-20℃~+60℃		3：DN900~DN1400
贮运温度	-40℃~+65℃		4：DN1600~DN2000
使用环境湿度	相对湿度5%~90%	公称压力	PN16(1.6MPa)

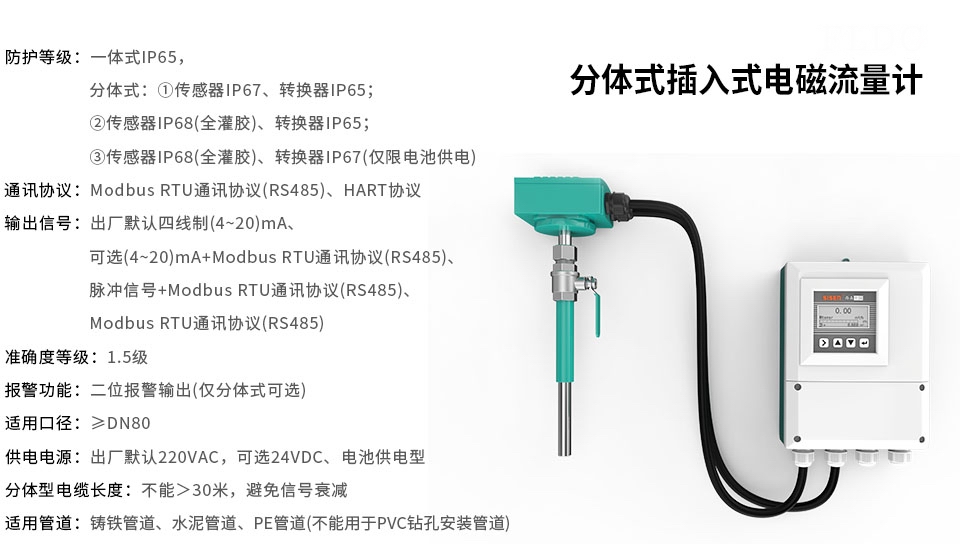

供电电源	(110~240)VAC；50Hz/60Hz；24VDC±10%；电池供电(3.6VDC	防护等级	一体式：IP65；分体式：①传感器IP67，转换器IP65； ②传感器IP68(全灌胶)，转换器IP65； ③传感器IP68(全灌胶)，转换器IP67(仅限电池供电)
功耗	≤15VA
负载电阻	(4~20)mA；(0~750)Ω
准确度等级	2.5级(整体精度)	传感器结构材料	不锈钢
测量范围	(0~0.5)m/s-10m/s	电极材料	316L
最小可测电导率	理论值≥5μs/cm，实际使用≥30μs/cm	介质温度	一体式：-20℃~+100℃
显示内容	a）瞬时显示为5位，小数点可移动	介质温度	分体式：-20℃~+100℃
显示内容	b）累计显示为9位，小数点可移动		-20℃~+55℃
传感器部分		传感器信号灵敏度	在1米/秒流速下，传感器输出(100~200)μV
