进口蒸汽减压阀安装使用说明书

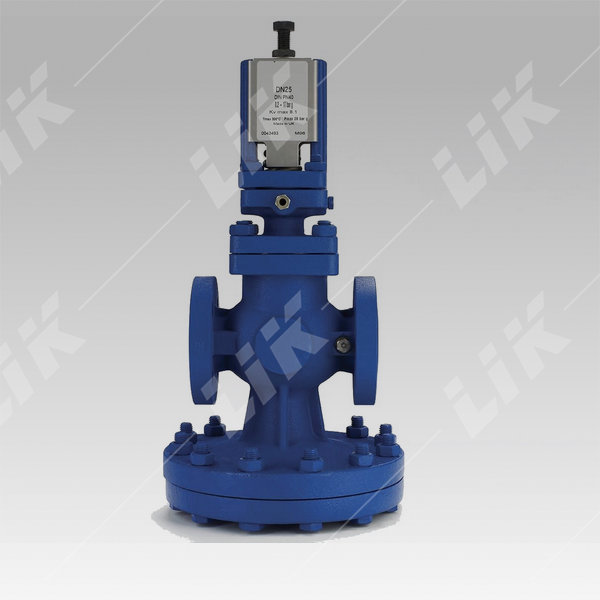

德国莱克（LIK）品牌-进口蒸汽减压阀为先导式超大膜片结构,在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大增加大了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确定下游压力的稳定。

                                                                                       点击进口蒸汽减压阀了解更多参数

本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀,在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

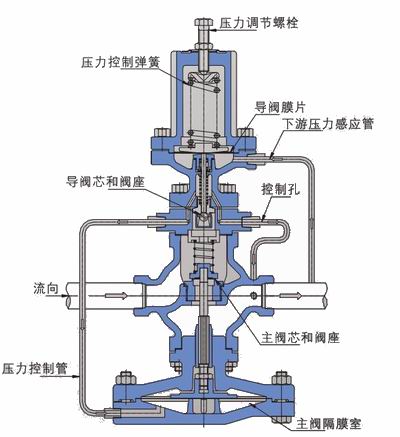

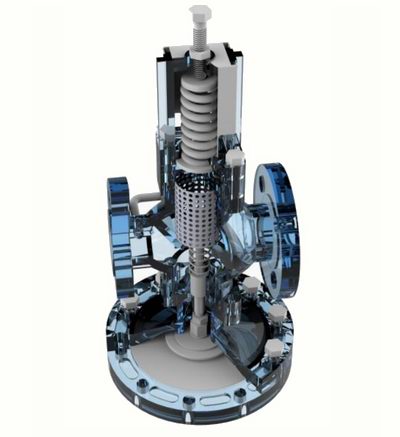

进口蒸汽减压阀工作原理及结构图

启动前正常的位置是阀关闭,而导阀则由弹簧作用力打开,蒸汽由导阀经压力控制管进入主阀隔膜室,部分蒸汽由控制孔流向下游,施加在主阀隔膜上的控制压力增大,打开主阀。

随着蒸汽流过主阀,下游压力上升,并由下游压力感应管反馈作用在导阀隔膜的下部(为了确保下游压力的稳定,应安装下游压力感应管),该作用力使导阀逐渐节流关小,与隔膜上部的弹簧作用力相平衡,从而维持主阀隔膜室内的压力,控制主阀的开度,输送适量的蒸汽,维持下游稳定的压力,当下游压力上升时,反馈压力增大,导阀关闭,主隔膜室的压力从控制孔释放,使主阀紧密关闭。

下游任何的负载变化或压力的波动,都会反馈在导阀隔膜的下方,从而调节主阀的开度,确保下游压力的准确稳定。

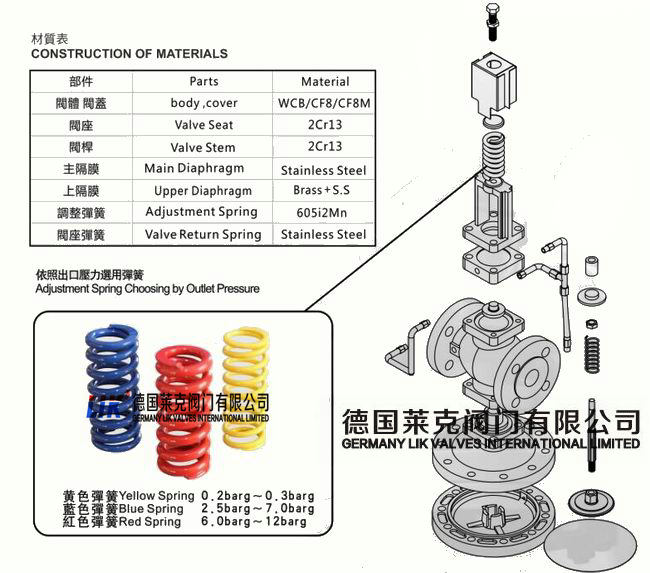

进口蒸汽减压阀特征及材质表

无需外部动力,减少安装费用

控制过程压力,改善制程效率,提高产品质量

多种控制的组合,减少总的设备投资

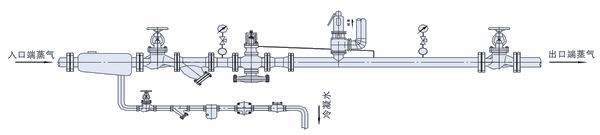

进口蒸汽减压阀安装示意图

减压站中减压阀根据管道上下游和蒸汽流量选择口径大小,一般减压阀最少比上游管道小一个口径,其他管道如汽水分离器、过滤器、截止阀等应与管道同口径。如有需要,减压站可安装旁通阀以备紧急情况使用,旁路阀应安装减压阀上方与减压阀同口径。

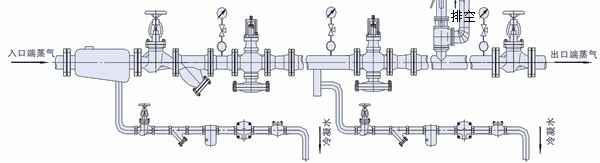

进口蒸汽减压阀串联安装示意图
如果减压比例超过10:1,应使用2个减压阀串联以获得准确的压力控制。

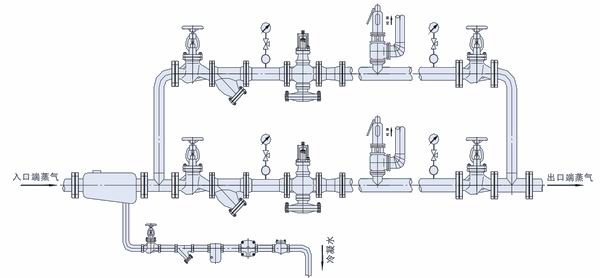

进口蒸汽减压阀并联安装示意图

进口蒸汽减压阀可从 到0%调节负荷,尽管如些,如果阀门要经常在小负荷工况时,*用2个较小的减压阀并联,如果小负荷小于*负荷的10%则*选用2台减压阀并联。
并联减压站安还用于关键的,不可中断供汽的应用
