进口闸阀使用说明书

进口闸阀启闭件是闸板，闸板的运动方向与流体方向相垂直。闸阀作为截止介质使用，在全时整个流道直通，此时介质运行的压力损失最小。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平板闸阀、平行双闸板闸阀、楔式双闸板闸阀等。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

进口闸阀特点

1、闸板有两个密封面, 最常用的是闸板两个密封面形成楔形、楔形角随阀门参数而异,通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达到密封的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同，可分为明杆闸阀（升降杆闸阀）和暗杆闸阀（旋转杆闸阀）。

4、楔式闸阀根据闸板结构形式的不同，可分为弹性闸板闸阀和刚性闸板闸阀。

5、阀体为铸造成型，阀体与阀盖采用螺栓连接，中法兰采用缠绕式垫片密封，客户有特殊要求时也可采用金属环连接。

6、通道流畅，流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金，耐磨、抗擦伤性能好。

8、采用柔性石墨填料，密封可靠，操作轻便灵活。

9、介质流向不受限制 , 不扰流、不降低压力。

10、形体简单, 结构长度短，制造工艺性好，适用范围广。



用途和性能规范；

2.1用途：本产品广泛适用于水、石油、天然气、蒸气、浆料及含微小固物等非腐蚀性介质和腐蚀性介质的管路上作闭路装置，具有流阻小、开关力矩小，启闭灵活、寿命长、安全可靠、结构紧凑等优点。

2.2适用范围：化工、石油炼制、造纸、石油及天然气管线输送，造纸、制药等行业，其轻体结构更适用于机场、码头、储运装置等场所。

2.3性能规范：

1．3阀门最大工作压力额定值（压力-温度基准）

   （表压：Bar）

表中温度是指工作状态下管路介质的温度，表中压力是持续无冲击压力

进口闸阀设计规范

设计标准：EN1984、BS10434

结构长度：EN558-1

连接标准：EN1092

压力试验：EN12266、GB/T 13927、JB/T 9092、JB/T3595

结构

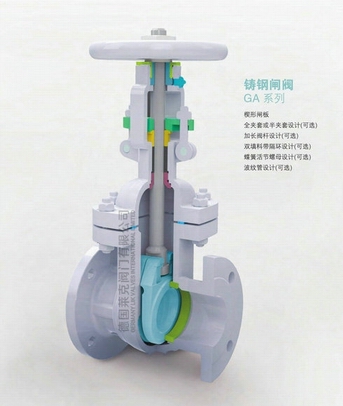

 5.1结构及主要外形尺寸参见简图



1 阀体 2 阀座组件 3闸板 4阀杆5双头螺柱 6 螺母 7 阀盖

5.2施加预紧力的闸板与两密封面在关闭时始终贴合，使阀门进出口双向均可密封；且该结构启闭力矩仅为普通阀门的1/2，使阀门开关更加灵活。

5.3楔式闸阀全开时，通道平滑为直线(与短直管相仿)，流阻系数极小，无压力损失。

5.4自动定位阀座与闸板在启闭时吻合良好，而且密封绝对可靠。

5.5阀门全封闭结构设计，防护性能好，可适应全天候要求

进口闸阀主要零件材料

进口闸阀安装、保管和使用

7.1阀门长期存放时，应置于干燥通风的室内，阀门通道两端须用封盖堵塞，定期对加工表面涂防锈油。

7.2安装前应检查核对阀门标识是否与使用要求相符，检查零部件是否完好无损，紧固件是否松动。

7.3阀门安装前应排除和清除在运输过程中造成的缺陷和污物（含阀瓣侧的油纸），然后方能安装。

7.4阀门吊运安装应在两法兰颈（或吊环孔）使用吊具起吊，严禁手轮处起吊；

7.5关闭：顺时针旋转操作器手轮关闭阀门，直到手感到位，到位后手轮需反转1/2~1圈（从防护罩看到指示杆应处于下列位置）。

7.6开启：逆时针旋转操作手轮开启阀门，直到手感到位为止（从防护罩看到批示杆应处于上部位置）；

7.7本阀工作时，应经常在梯形螺纹及阀杆螺母部位涂油润滑；

7.8排污螺孔处于阀门底部，用户根据输送介质的需要在此处装配排污阀；

7.9严禁将本阀门作为节流阀使用（带节流的阀门除外），只允许呈全开或全关状态；

7.10严禁在阀门带压维修或敲打阀门各处；

7.11可更换零部件:填料、阀盖垫片、阀座
