进口闸阀分类结构图-德国莱克LIK品牌

进口闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能做全开和全关，不能做调节和节流。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性

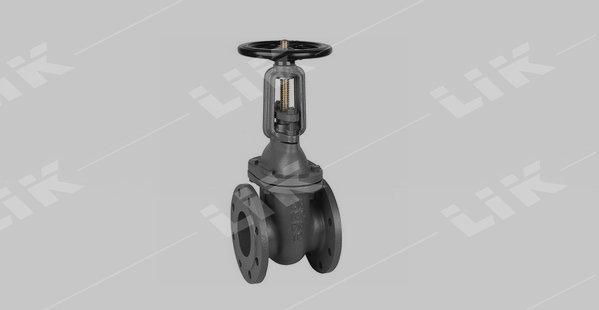

                                                                                     进口明杆闸阀



进口明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。

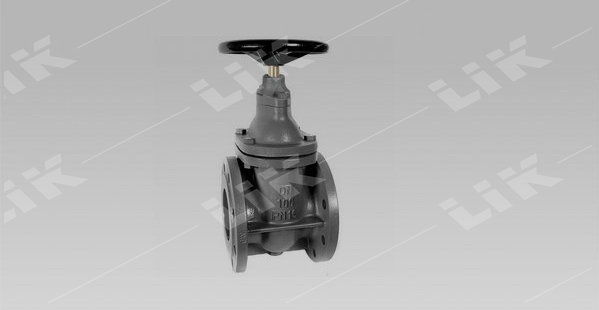

                                                                                             进口暗杆闸阀



进口暗杆闸阀：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。

按结构分类：

按结构类型可分为楔式闸阀和平行式闸阀两种。即闸板为楔式的称为楔式闸阀，闸板为平行式的即为平板闸阀。

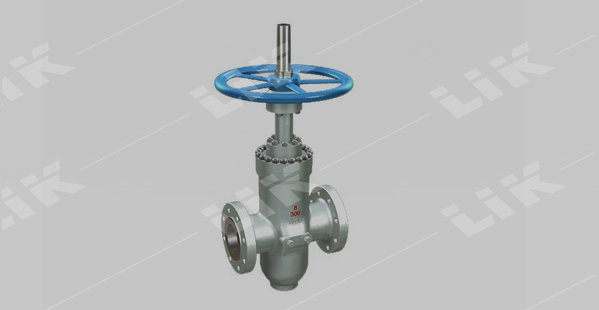

                                                                          进口平板闸阀：



1，平板闸阀即密封面与垂直中心线平行，因此阀体与闸板上的密封面也互相平行。这种闸阀最常见的是双闸板式，为了关闭时使阀体与闸板两密封面问接触严密，常采用在两片闸板夹有双面推力楔块。大多使用于小管线一类的低压管道上。平行式闸阀采用单闸板的也有但很少见。

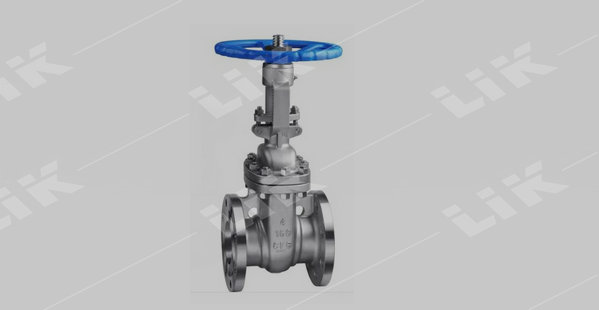

                                                                             进口楔式闸阀：



2，楔式闸阀即密封面与垂直中心线成一定角度，即两个密封面成楔形的闸阀。楔式闸阀的闸板单、双均有。双闸板式的优点是密封而角度的精度要求较低，温度变化不易使闸板楔住，密封面磨损可加垫片补偿。缺点是结构复杂，在枯性介质中易粘住，更主要是上下挡板长年锈蚀后闸板容易脱落。

闸阀安装维护：

手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。

带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

带传动机构的闸阀，按产品使用说明书的规定安装。

如果阀门经常开关使用 , 每月至少润滑一次。
