进口暗杆弹性闸阀结构图和技术参数

暗杆弹性座封闸阀原理：暗杆弹性座封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形，楔形角随阀门参数而异，通常为80度以下，介质温度不高时为50度。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差这种闸板叫做弹性闸板。

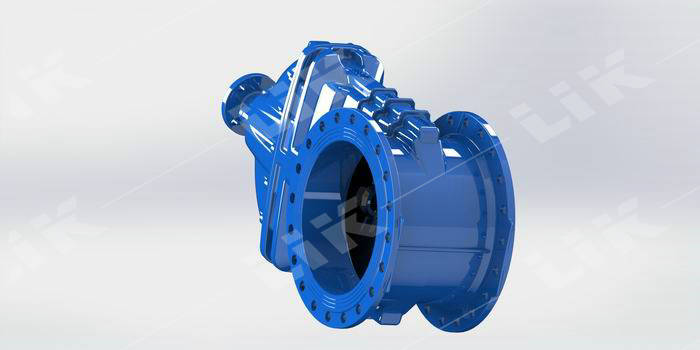

暗杆弹性座封闸阀结构图

暗杆弹性座封闸阀特点

1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠性，寿命长。

2、外观好看：阀体采用整体烤漆，光滑细致。

3、平底阀座：地步采用与水管相同的平底式阀坐设计，不产生杂物淤积，密封更可靠。

4、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。

5、三“O”密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水

主要技术参数

公称压力：1.0-1.6MPa

密封试验：1.1MPa、1.76MPa

公称通径：50-600mm

工作温度：0-80℃

适用介质：水、油、气等
