德国莱克LIK品牌:进口电动执行器用于控制0°-270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、轻工等行业中，它以380V/220V/110V交流电源或24V/110V直流电源为驱动电源（特殊电压需要定制），以4-20mA电流信号或0-10DA电压信号为控制信号，可使阀门运动到所需位置，实现共其自动化控制，最大输出扭矩达4000N.M。
性能特点
1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强。
2.电机—采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。
3.手动结构—不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。
4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯(SLU)可供选择。
5. 干燥器—用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。
7.扭距开关(除HQ-008外)—可提供过载保护，防止损坏电机。(出厂前以设定好，请用户不要随便更改设置)。
8.自锁—有自锁功能，防止反转，转动部分稳定可靠。
9.安装—底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
10.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固。
11.蜗轮—采用凹轮设计，与蜗杆的接触面大，传输扭距大，平稳且耐磨，使用寿命长。
性能参数
|
型号 |
最大输出扭矩 |
动作时间 |
输出轴 |
电机功率 |
单相额定电流(220V 50HZ) |
手轮转 |
重量 |
|
N·M |
S |
mm |
W |
A |
N |
Kg |
|
|
ODL-003 |
30 |
30 |
11*11/Ф15 |
8 |
0.15 |
5 |
2.2 |
|
ODL-005 |
50 |
30 |
14*14/Ф20 |
10 |
0.25 |
10 |
3.6 |
|
ODL-008 |
80 |
30 |
14*14/Ф20 |
10 |
0.25 |
10 |
3.6 |
|
ODL-010 |
100 |
30/40 |
17*17/Ф20 |
15 |
0.35 |
7.5 |
4.6 |
|
ODL-015 |
150 |
30/40 |
17*17/Ф25 |
15 |
0.37 |
7.5 |
4.6 |
|
ODL-020 |
200 |
30 |
27*27/Ф42 |
45 |
0.3 |
48 |
13 |
|
ODL-030 |
300 |
30 |
27*27/Ф42 |
45 |
0.31 |
48 |
13.4 |
|
ODL-040 |
400 |
30 |
27*27/Ф42 |
60 |
0.33 |
48 |
13.8 |
|
ODL-060 |
600 |
30 |
27*27/Ф42 |
90 |
0.33 |
48 |
14 |
|
ODL-080 |
800 |
45 |
27*27/Ф42 |
180 |
0.47 |
48 |
14.3 |
|
ODL-100 |
1000 |
135 |
Max Ф65 |
180 |
0.47 |
130 |
60 |
|
ODL-160 |
1600 |
135 |
Max Ф65 |
180 |
0.85 |
130 |
60 |
|
ODL-200 |
2000 |
135 |
Max Ф65 |
180 |
0.85 |
130 |
60 |
标准技术参数
|
壳 |
铝合金外壳，防水级别：IP67, NEMA4 and 6 |
|
|
电机电源 |
110/220V AC, 1 Phase; 380/440V AC, 3 Phase; 50/60HZ, ±10% |
|
|
控制电源 |
110/220V AC, 1 Phase; 50/60HZ, ±10% |
|
|
电机 |
鼠笼式异步电动机 |
|
|
限位开关 |
2* 开（On）/关（Off）, SPDT, 250V AC, 10A |
|
|
辅助限位开关 |
2* 开（On）/关（Off）, SPDT, 250V AC, 10A |
|
|
行程 |
90° - 270± 10° ( 90°以上提前说明) |
0° - 270° |
|
失效保护/操作温度 |
内置热保护 开: 120°C ± 5°C, 关: 97°C ± 15°C |
|
|
指示器 |
连续的位置指示 |
|
|
手动操作 |
机械手柄（可选装手轮） |
|
|
自锁装置 |
涡轮、蜗杆机构提供自锁 |
|
|
机械限位 |
2个外部调整 |
|
|
接线孔 |
M18 (2 个) |
|
|
环境温度 |
-20°C ~+70°C |
|
|
润滑 |
铝基润滑脂（EP型） |
|
|
材料 |
钢、铝合金、铝青铜、聚碳酸脂 |
|
|
环境湿度 |
最大90% RH |
非凝结 |
|
抗震性能 |
X Y Z 10g, 0.2~34HZ, 30 分 |
|

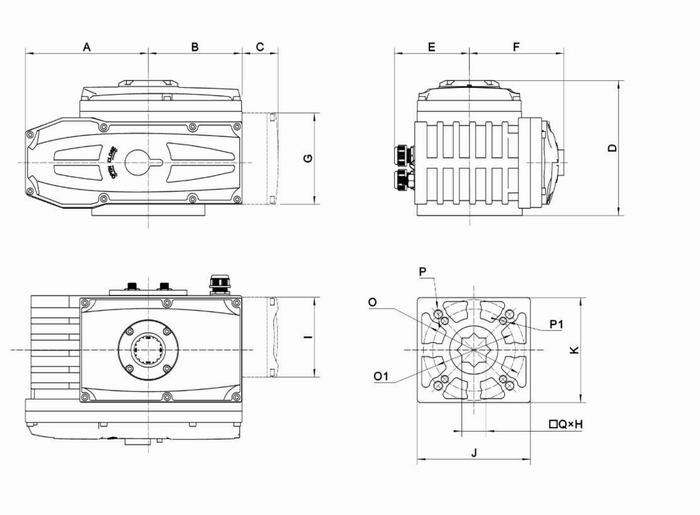

外观及安装尺寸（大小可换）

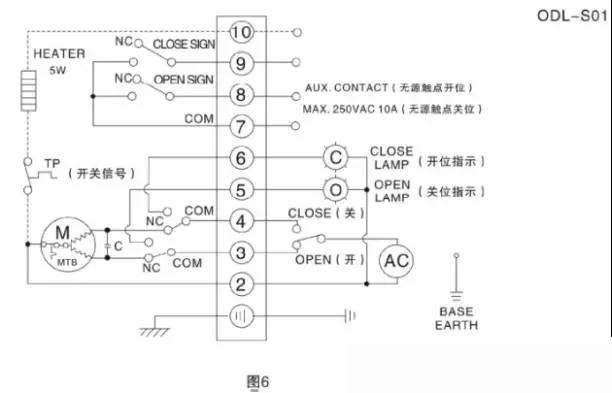

标准开关型无源触点线路图
