进口电动球阀选型的注意事项

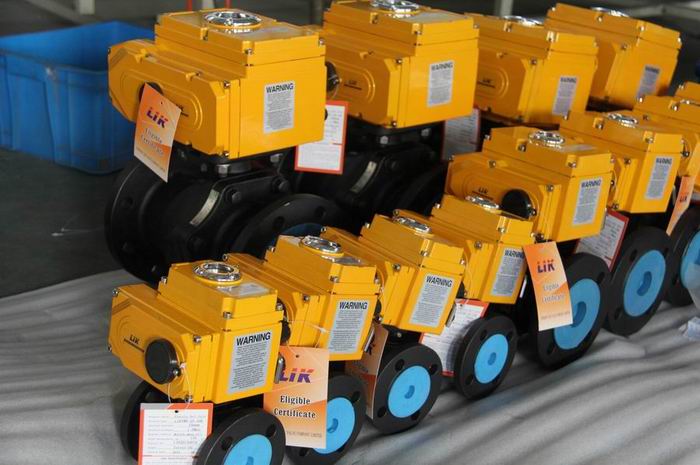

进口电动球阀由电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压力元件，通常用于管道介质的远程开、关(接通、切断介质)控制。电动球阀的启闭件是个球体，绕阀杆的轴线作旋转运动的阀门。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。





进口电动球阀型号表示方法

球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；

球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；

连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；

球阀名称代号：Q表示球阀；

结构型式代号

浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；

固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；

密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；

压力等级代号：16表示压力为16公斤（1.6Mpa）zui大可到64Mpa；150LB表示美标磅级压力，zui大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日级压力，zui大压力63K。

阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

进口电动球阀型号编辑说明

1、Q:表示球阀；

2、9:表示传动方式为电动；

3、4:连接方式为法兰连接；

4、1:结构形式为浮动式直通流道；

5、F:密封副的材料为氟橡胶；

6、16:表示压力等级为1.6MPa；

7、P:表示阀体材质为不锈钢。
