进口气动球阀三联件安装使用指导

 气动球阀是一种借助压缩空气来驱动操作球阀的执行元件，其启闭速度相对较快，常用于快速两位切断使用，也可以用于调节流量使用，由于其主要靠气源来执行操作

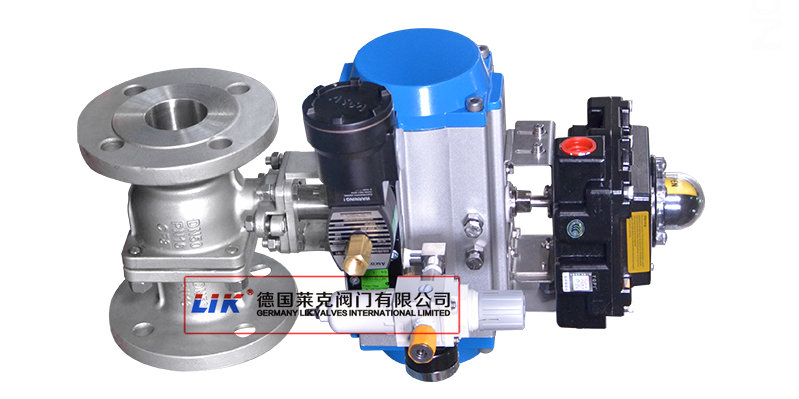

                                                                                进口气动球阀

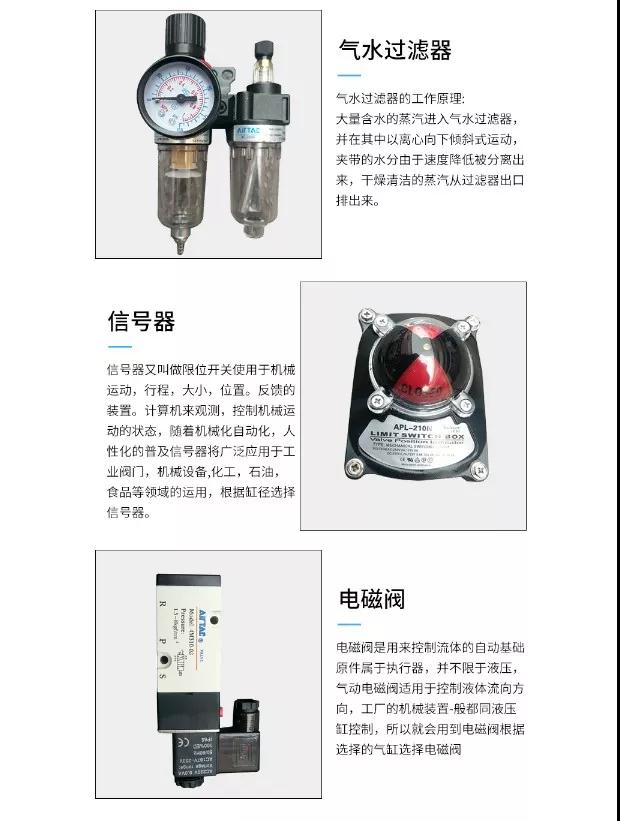

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

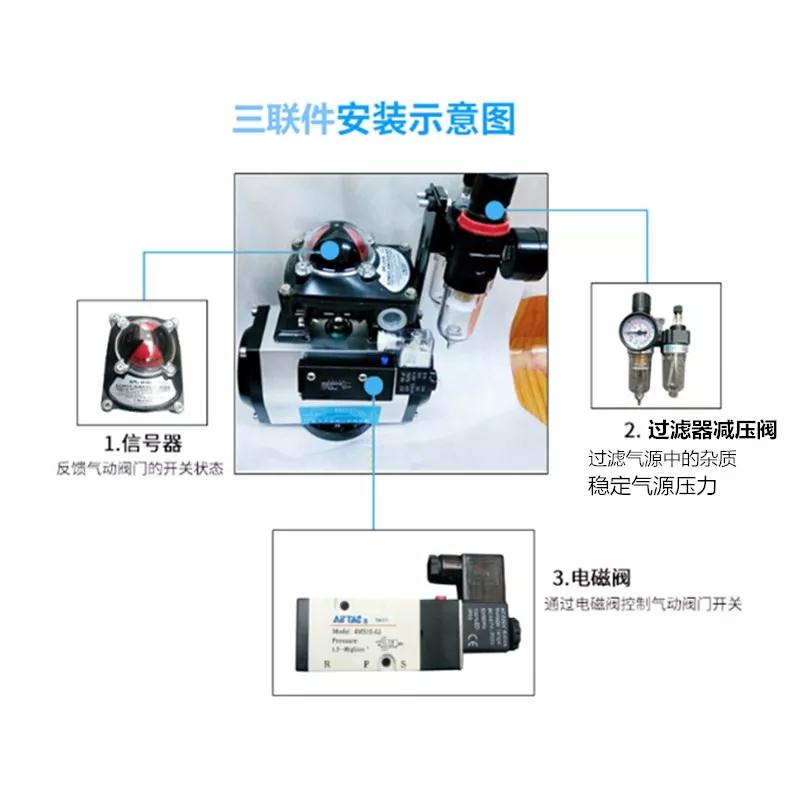

气源处理附件：空气过滤减压器、气源处理三联件。

手动机构：HVSD手操机构

1、齿轮式双活塞，输出力矩大，体积小可在,顶部、底部安装手动操作机构。

2、气缸选用铝金材料，重量轻、外形美观,齿条式连接可调节开启角度、额定流量

3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

4、IS05211标准连接为产品的安装更换提供了方便。

5、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

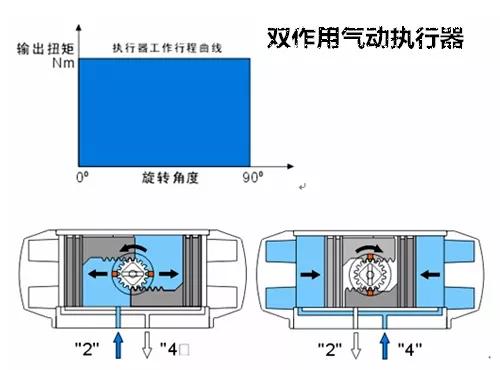

                                         双作用气动球阀工作原理

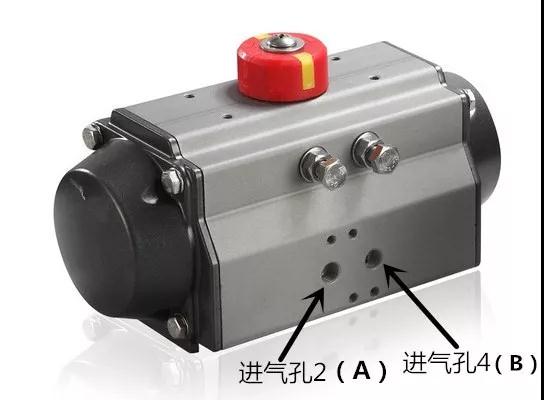

                               气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动　
                              气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
