进口气动三通球阀打开，2口进气、4口排气，推动两个活塞分别向两侧移动，压缩弹簧并逆时针旋转输出轴;气动三通球阀关闭，失气或失电时，弹簧推动两个活塞关闭并向中心移动，输出轴顺时针旋转。

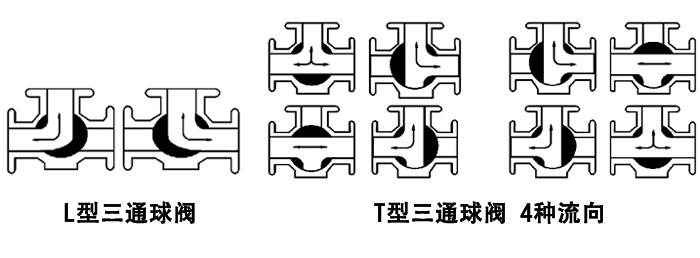

进口气动三通球阀的流向结构示意图

进口气动三通球阀采用整体式结构，四阀座密封型，法兰连接少，可靠性高，设计轻巧。三通球阀包括阀体、阀芯和阀杆，该产品的阀杆一端与阀芯相连，另一端穿过阀体与外驱动机构相连，在三通球阀的阀芯设有一个“L”型的第四流道，阀体上设有第五流道，用于通过阀芯，连接或断开第流道和第三流道，阀体上设有阀腔。该产品的阀体内设有一个流道，供介质流动并与阀腔相通，流道包括流道，第二个流道和第三流道，该产品的第流道与第三流道的轴线相同，该产品的第二个流道的轴线与第流道和第三流道的轴线垂直
