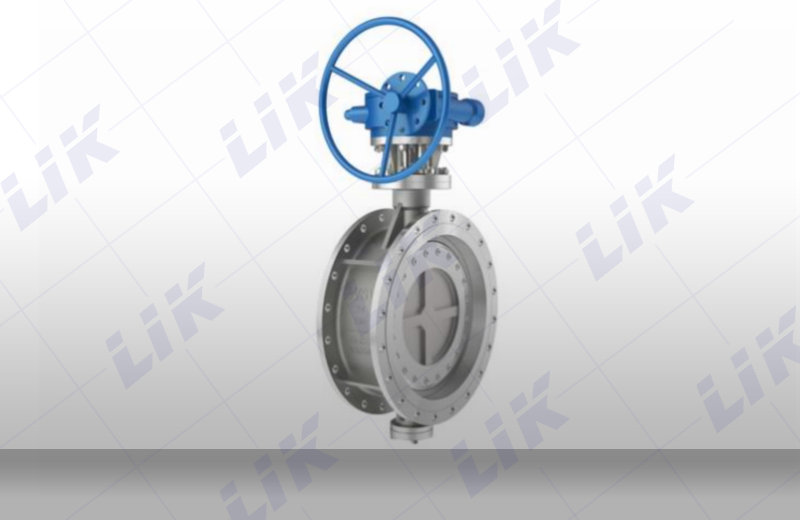

进口硬密封蝶阀
产品概况
进口硬密封蝶阀安装于管道的直径方向。采用经密封的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的冶金、电力、石油化工以及给排水和市政建设等工业管道上，作调节流量和截断流体使用
进口硬密封蝶阀是我公司先进技术，积累多年专业生产蝶阀的经验，精心研制的一种适用于恶劣工况的蝶阀。
用途
金属对金属双向硬密封蝶阀，主要用于石油、化工、电站、冶金、造纸、水暖、等高温、高压、并且介质中有粉尘颗粒的恶劣工况作为管路上切断和调节的装置。
进口硬密封蝶阀主要有以下特点
1.采用了双偏心自定心结构。
2.结合了固定式球阀的活动阀座原理，更有效的保障了反向承压时的密封性能。
3.用纯金属密封圈取代了常规的多层次封圈，在高压工况下纯金属密封圈不会产生塑性变形，在介质中有粉尘、颗粒或杂物时密封面不易损坏，解决了传统蝶阀密封副钢性不够而引起的泄漏。
4.纯金属密封副大大提高了本阀门密封面的抗冲出能力。
5.阀座和蝶板密封圈通过高精度配合研磨，以确保它的密封性能。
6.我们采用了偏心结构，使蝶板在开启和关闭过程中，与阀座之间无摩擦、无卡挤，具有越关越紧的密封功能，消除了密封副之间的不均匀负载，大大延长了阀门的使用寿命,真正做到了双向承压接近100%
进口硬密封蝶阀主要技术参数
|
公称通径 |
DN（mm） |
50～1200 |
||||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
|||||
|
驱动方式 |
蜗杆蜗轮传动、气传动、电传动 |
|||||
|
适用温度 |
碳钢:-29℃～425℃ 不锈钢-40℃～600℃ |
|||||
进口硬密封蝶阀主要零件材料
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
轴承 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨 |

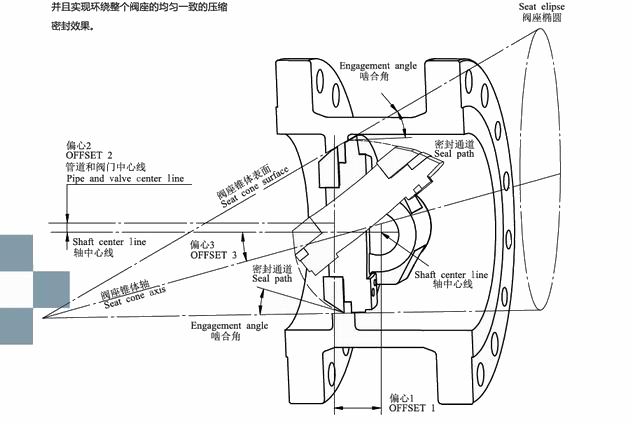

三偏心原理
1、偏心1：阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
2、偏心2：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
3、偏心3：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
进口硬密封蝶阀尺寸表
|
DN |
L |
D1 |
D |
H |
H0 |
A |
B |
|
50 |
108 |
125 |
165 |
112 |
260 |
200 |
200 |
|
65 |
112 |
145 |
185 |
115 |
280 |
200 |
200 |
|
80 |
114 |
160 |
200 |
120 |
355 |
220 |
200 |
|
100 |
127 |
180 |
220 |
138 |
390 |
220 |
200 |
|
125 |
140 |
210 |
250 |
164 |
490 |
220 |
200 |
|
150 |
140 |
240 |
285 |
175 |
630 |
300 |
280 |
|
200 |
152 |
295 |
340 |
208 |
690 |
300 |
280 |
|
250 |
165 |
350 |
385 |
243 |
830 |
300 |
280 |
|
300 |
178 |
400 |
445 |
283 |
930 |
440 |
420 |
|
350 |
190 |
460 |
505 |
310 |
1010 |
440 |
420 |
|
400 |
216 |
515 |
565 |
340 |
1070 |
440 |
420 |
|
450 |
222 |
565 |
615 |
380 |
1140 |
540 |
437 |
|
500 |
229 |
620 |
670 |
410 |
1200 |
540 |
437 |
|
600 |
267 |
725 |
780 |
470 |
1340 |
540 |
437 |
|
700 |
292 |
840 |
895 |
550 |
1600 |
640 |
526 |
|
800 |
318 |
950 |
1015 |
640 |
1780 |
640 |
526 |
|
900 |
330 |
1050 |
1115 |
710 |
1920 |
740 |
600 |
|
1000 |
410 |
1160 |
1230 |
770 |
1960 |
740 |
600 |
|
1200 |
470 |
1380 |
1455 |
890 |
2360 |
740 |
600 |
