进口双金属片疏水阀根据温度的变化造成感受温双多久属汽的变形，从而驱合阀芯作主复移们启闭阀座孔，达到阻汽排放。广泛地应用在蒸汽伴热线管，容器加热管线、设备保温、一般蒸汽配管，小型蒸汽设备。
进口双金属片疏水阀用途
该双金属片疏水阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排入温度，节能效果好。可调双金属片式疏水阀结构特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。该疏水阀可更换内件，易于维修和调整。适用于散热器、换热器、夹套蜗、加热盘管、烘干机、消毒器等
进口双金属片疏水阀零部件材质
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
A105 |
2 |
密封座 |
2Cr13 |
|
3 |
密封圈1 |
PTFE |
4 |
弹簧 |
304 |
|
5 |
密封 |
2Cr13 |
6 |
衬套 |
2Cr13 |
|
7 |
卡 |
304 |
8 |
双金属片 |
- |
|
9 |
垫圈 |
304 |
10 |
芯轴 |
2Cr13 |
|
11 |
螺杆 |
2Cr13 |
12 |
螺母 |
45 |
|
13 |
盖帽 |
Q235 |
14 |
密封圈2 |
PTFE |
|
15 |
阀盖 |
A105 |
16 |
滤网 |
304 |

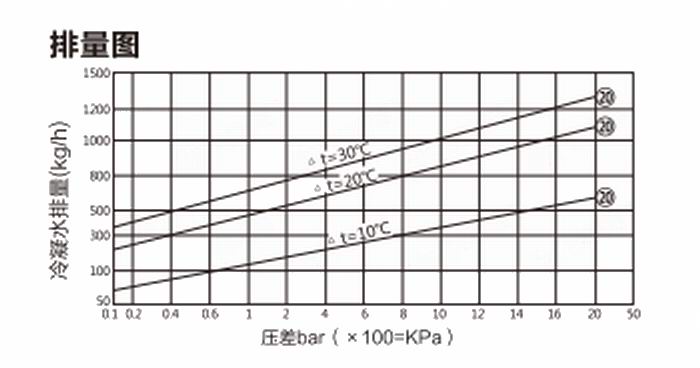

排量
注：1、图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
2、压差是指疏水阀的入口端与出口端的压力差。

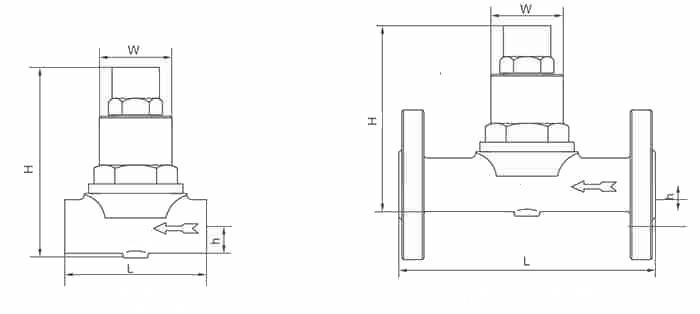

进口双金属片疏水阀尺寸表
|
口径 |
L |
H |
h |
W |
|
15 |
150 |
100 |
25 |
60 |
|
20 |
150 |
100 |
25 |
60 |
|
25 |
160 |
105 |
30 |
60 |
|
32 |
230 |
151.5 |
31.5 |
66 |
|
40 |
230 |
151.5 |
31.5 |
66 |
|
50 |
230 |
122 |
37 |
66 |
