进口圆盘式蒸汽疏水阀
产品概况
圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从进口而达到阻汽排水目的。
进口圆盘式蒸汽疏水阀根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化，使动作阀片上下压差变化，气动阀片开启和关闭，从而达到阻汽排水的目的。常见安装于蒸汽用户的各种高、中、低压蒸汽管网或伴热工况。
进口圆盘式疏水阀技术参数
|
公称通径 DN(mm) |
DN15～DN50 |
|
公称压力 |
1.6MPa-10.0Mpa |
|
适用介质 |
水、蒸汽 |
|
适用温度 |
0℃-425℃ |
|
阀体材质 |
碳钢、铸钢、不锈钢 |
|
连接方式 |
螺纹连接、法兰连接 |
进口圆盘式疏水阀主要零部件材料表
|
零件名称 |
材料名称 |
|
阀体 |
锻钢 |
|
阀帽 |
不锈钢 |
|
阀盖 |
锻钢 |
|
阀片 |
不锈钢 |
|
阀体密封面 |
不锈钢 |
结构合理、体积小、重量轻、安装方便。不怕冻、耐水击、耐过热带有不锈钢过滤装置、维护方便动作灵敏、密封性能好，使用寿命长。

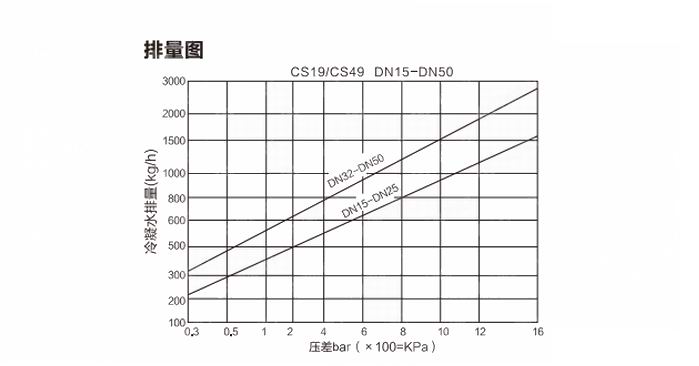

注：1、图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号。
2、压差是指疏水阀的入口端与出口端的压力差

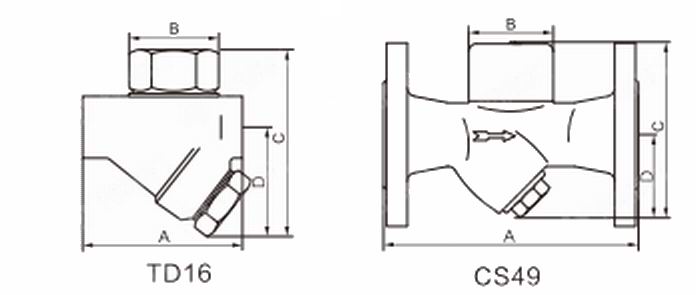

进口圆盘式疏水阀尺寸表
|
口径 |
L |
H |
h |
W |
|
15 |
150 |
110 |
50 |
53 |
|
20 |
150 |
110 |
50 |
53 |
|
25 |
160 |
110 |
50 |
53 |
|
32 |
230 |
148 |
70 |
68 |
|
40 |
230 |
148 |
70 |
68 |
|
50 |
230 |
158 |
77 |
77 |
|
|
|
|
|
|
进口圆盘式疏水阀产品工作原理:
疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水
