进口气动法兰刀闸阀
产品概况
进口气动法兰刀型闸阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装
进口气动法兰刀闸阀为钢板式刀闸阀具有轻松转动手轮通过阀杆气动闸板切断管线物流，是一种高新技术新型闸阀，金属密封盒无摩擦区域大大提高阀门的使用寿命
进口气动法兰刀闸阀参数表
|
公称通径 |
DN50-DN2000 |
|
公称压力 |
1.0MPa-1.6MPa、10K、150LB |
|
适用介质 |
水、煤、纸浆、粉尘等 适用温度：0-80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
闸板材质 |
2Cr13、SS201、SS304、SS316、SS316L、SS310、2205 |
|
密封形式 |
软密封、硬密封 填料密封：含油四氟盘根、芳轮盘根、高水基橡胶 |
|
连接方式 |
圆形法兰 法兰标准：国标、日标、美标 |

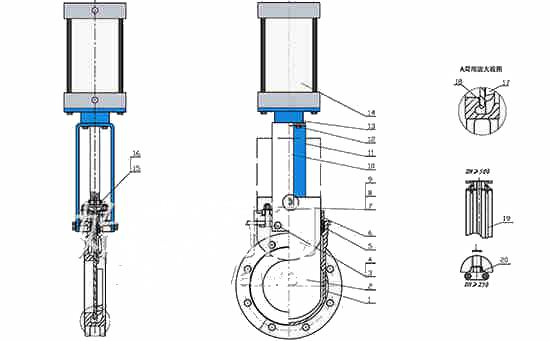

进口气动法兰刀闸阀零件材质
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
2 |
闸板 |
201 |
|
3-4 |
标准件 |
201 |
5 |
填料 |
PTFE+EPDM |
|
6 |
压盖 |
WCB |
7-9 |
标准件 |
201 |
|
10 |
活塞杆 |
45#钢镀铬 |
11 |
支架板 |
Q235 |
|
12 |
标准件 |
201 |
13 |
支架头 |
HT200 |
|
14 |
气缸 |
客户要求 |
15 |
销轴 |
201 |
|
16 |
标准件 |
201 |
18 |
阀座 |
EPDM |
|
19 |
四柱 |
Q235 |
20 |
夹头 |
WCB |

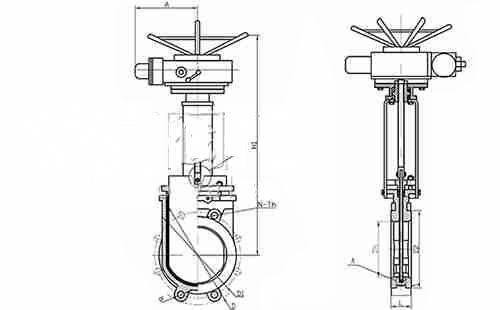

进口气动法兰刀闸阀尺寸表
|
DN |
L |
D |
D1 |
D2 |
D0 |
H1 |
|
50 |
48 |
165 |
125 |
99 |
63 |
460 |
|
65 |
48 |
185 |
145 |
118 |
63 |
520 |
|
80 |
51 |
200 |
160 |
132 |
80 |
570 |
|
100 |
51 |
220 |
180 |
156 |
80 |
641 |
|
125 |
57 |
250 |
210 |
184 |
80 |
680 |
|
150 |
57 |
285 |
240 |
211 |
100 |
850 |
|
200 |
70 |
340 |
295 |
266 |
125 |
980 |
|
225 |
70 |
350 |
310 |
282 |
160 |
1088 |
|
250 |
70 |
395 |
350 |
319 |
160 |
1140 |
|
300 |
76 |
445 |
400 |
370 |
160 |
1360 |
|
350 |
760 |
505 |
460 |
429 |
200 |
1460 |
|
400 |
89 |
565 |
515 |
480 |
200 |
1630 |
|
450 |
89 |
615 |
565 |
530 |
250 |
1770 |
进口气动法兰刀闸阀应用
进口气动法兰刀闸阀适用于电厂的选煤、排渣、城市的污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管道上，接触或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰场废水处理等。
