进口电动刀闸阀为钢板式刀闸阀具有轻松转动手轮通过阀杆气动闸板切断管线物流，是一种高新技术新型闸阀，金属密封盒无摩擦区域大大提高阀门的使用寿命
进口电动刀闸阀技术参数：
|
公称通径 |
DN50-DN2000 |
|
公称压力 |
1.0MPa-1.6MPa、10K、150LB |
|
适用介质 |
水、煤、纸浆、粉尘等 |
|
适用温度 |
0-80℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
闸板材质 |
2Cr13、SS201、SS304、SS316、SS316L、SS310、2205 |
|
密封形式 |
软密封、硬密封 |
|
填料密封 |
含油四氟盘根、芳轮盘根、高水基橡胶 |
|
连接方式 |
对夹 法兰标准：国标、日标、美标 |

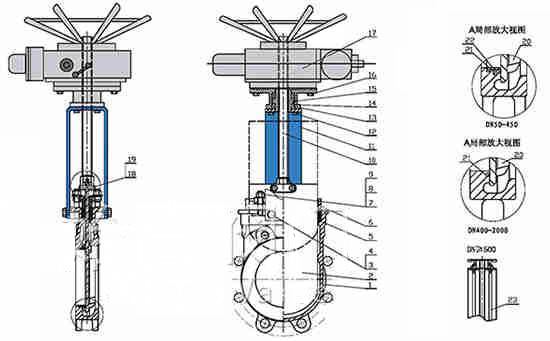

进口电动闸阀零件材质
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
2 |
闸板 |
201 |
|
3-4 |
标准件 |
201 |
5 |
填料 |
PTFE+EPDM |
|
6 |
压盖 |
WCB |
7-9 |
标准件 |
201 |
|
10 |
阀杆 |
2Cr13 |
11 |
支架板 |
Q235 |
|
12 |
标准件 |
201 |
13 |
支架头 |
HT200 |
|
14 |
推力球轴承 |
ZChnSb10-6 |
15 |
阀杆螺母 |
黄铜 |
|
16 |
标准件 |
201 |
17 |
电动头 |
客户要求 |
|
18 |
夹头 |
WCB |
19 |
标准件 |
201 |

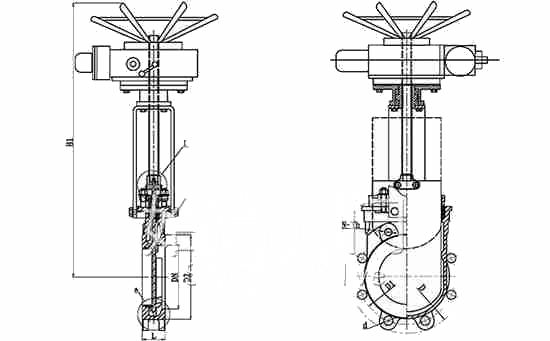

进口电动刀闸阀尺寸表
|
DN |
L |
D |
D1 |
D2 |
D0 |
H1 |
|
50 |
48 |
165 |
125 |
99 |
180 |
600 |
|
65 |
48 |
185 |
145 |
118 |
180 |
625 |
|
80 |
51 |
200 |
160 |
132 |
220 |
660 |
|
100 |
51 |
220 |
180 |
156 |
240 |
690 |
|
125 |
57 |
250 |
210 |
184 |
240 |
735 |
|
150 |
57 |
285 |
240 |
211 |
280 |
785 |
|
200 |
70 |
340 |
295 |
266 |
300 |
865 |
|
225 |
70 |
350 |
310 |
282 |
400 |
964 |
|
250 |
70 |
395 |
350 |
319 |
340 |
1015 |
|
300 |
76 |
445 |
400 |
370 |
380 |
1115 |
|
350 |
760 |
505 |
460 |
429 |
400 |
1215 |
|
400 |
89 |
565 |
515 |
480 |
450 |
1320 |
|
450 |
89 |
615 |
565 |
530 |
450 |
1415 |
