进口内螺纹针型阀
产品概况
进口内螺纹针型阀是一种内螺纹连接式的针阀，进出口均为管螺纹；也可以根据管道要求定制其它标准的螺纹，上盖为分体螺纹连接。该产品开启关闭快速，操作安装方便易懂。它是一款工程管道上常用的内螺纹针型阀
进口内螺纹针型阀是一种内螺纹连接式的针阀，进出口均为管螺纹；也可以根据管道要求定制其它标准的螺纹，上盖为分体螺纹连接。该产品开启关闭快速，操作安装方便易懂。它是一款工程管道上常用的内螺纹针型阀
进口内螺纹针型阀产品特点：
内外螺纹针型阀适合与压力表配合使用安装拆卸方便、连接紧固，是仪表测量管路系统中作开启或切断管路作用。
针型阀具有安装拆卸方便、连接紧固、耐压能力高、密封性能良好等优点，内螺纹针型阀是电站、炼油、化工装置和仪表测量管路中的一种连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。

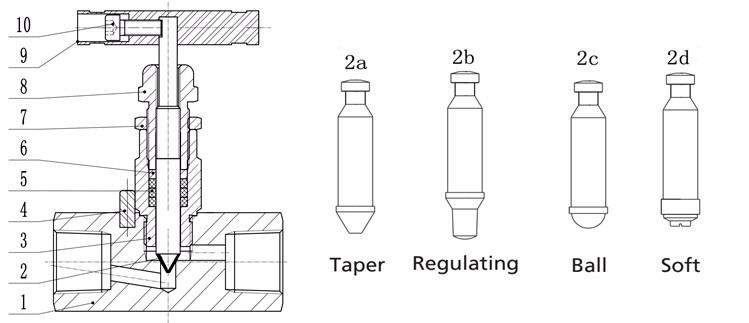

进口内螺纹针型阀主要零件材料
|
零件名称 Part name |
材质 Materia |
|
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE |
|
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite) |
|
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
手柄 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
内六角螺钉 Hexagon Screw |
20# A105 SS304 SS304L SS316 SS316L |
进口内螺纹针型阀主要外形及连接尺寸
|
型号 |
管螺纹 |
尺寸 |
重量(kg |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
58 |
90 |
100 |
4 |
0.65 |
|
10 |
3/8 |
60 |
60 |
90 |
100 |
5 |
0.67 |
|
15 |
1/2 |
65 |
64 |
90 |
105 |
6 |
0.8 |
|
20 |
3/4 |
80 |
78 |
105 |
122 |
8 |
1.08 |
|
25 |
1 |
100 |
90 |
120 |
135 |
10 |
1.9 |
|
32 |
11/4 |
120 |
120 |
180 |
195 |
15 |
5.0 |
|
40 |
11/2 |
140 |
140 |
200 |
220 |
18 |
7.5 |
