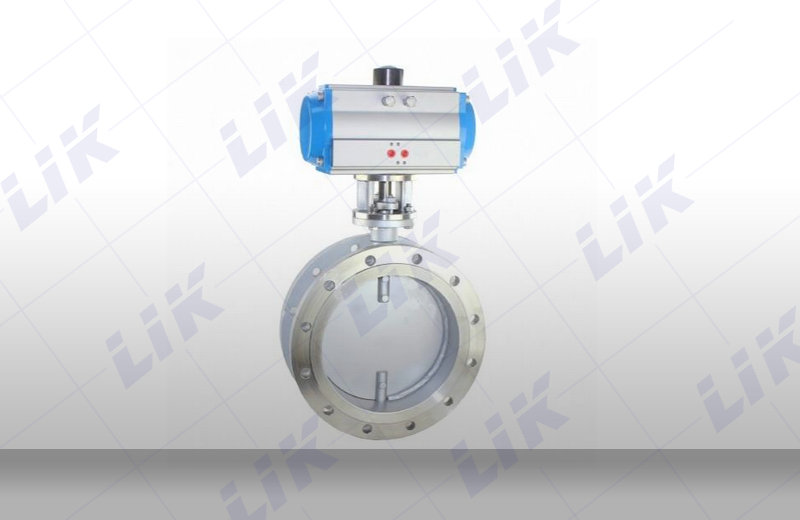

进口气动通风蝶阀

产品概况

进口气动通风调节蝶阀是由气动执行器和通风蝶阀、阀门定位器组成,控制系统输出控制信号4-20mA,阀门定位器接收4-20mA信号,来控制阀门开度的大小,实现对风量的调节。

产品详情

进口气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便、流阻小、流通量大,避免高温膨胀的影响,操作轻便。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。气动通风蝶阀是一种非密闭型蝶阀,广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用


进口气动通风蝶阀主要参数


公称压力(MPa)

0.05MPa

介质温度

-30-350

强度试验

0.1MPa

适用介质

冷热风、烟气

介质流速

25m/s

泄漏率

3%

连接方式

法兰式连接

结构形式

中线型结构

驱动方式

气动控制,气源驱动(可带手轮)

阀体材质

铸钢WCB、不锈钢304、不锈钢316


进口气动通风蝶阀主要零件材料


零件名称

材料

阀体

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨


进口气动通风蝶阀执行器技术参数


执行器型号

GTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构、双作用执行机构

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


进口气动通风蝶阀产品选型


1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)

尽量详细提供气动通风蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
