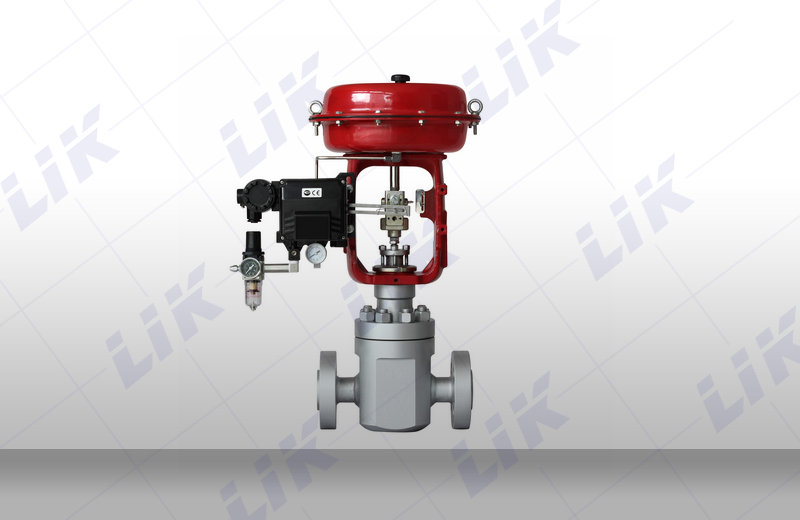

进口气动高压调节阀
产品概况
进口气动高压调节阀，采用流体压力不平衡型阀芯结构，特殊的单座阀芯与笼式顶部导向的阀内件组合结构，使其具备单座调节阀的特点外，同时兼有套筒调节阀的动态稳定性，笼式导向套还起到了抗冲刷、防空化到作用；快卸式到阀内件组合，十分便利于阀内件到更新。适用于小规格、高压差、高温等苛刻工况，尤其适合于各类浆料、聚合物、及高温介质
进口气动高压调节阀采用笼式套筒导向，压力平衡式阀芯。该系列高压调节阀主要适用于压差大，工况产生闪蒸、空化的场合。根据参数的不同设计多个不同的降压笼套组成一个多级降压内件，根据不同的工况设计的笼套，保证消除阀门的闪蒸、空化现象。介质从接触第一只笼套开始节流，通过多次节流将进口的高压差逐步的降低下来，这样有效的保证了介质在阀门中流动时，压力始终在其饱和蒸汽压之上，也就消除了产生闪蒸、空化现象的可能，延长了恶劣工况中调节阀的使用寿命。
本阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯，多级减压，完全控制流过阀内的介质的流速，大幅度的降低了高压气体或者蒸汽在阀内产生的噪音，稳定的多级别降压有效使液体不会产生气蚀，是使用在高压介质场所性能稳定的控制阀，执行机构可选择国产或者进口执行器等。
进口气动高压调节阀技术参数
|
允许压差(MPa) |
≤ 公称压力 |
||||
|
公称压力(MPa) |
10.0、16.0、25.0、32.0、45.0 |
||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃) |
||||
|
压盖形式 |
螺栓压紧式 |
||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||
|
阀芯形式 |
单座式、笼式单座 |
||||
|
流量特性 |
等百分比 |
||||
进口气动高压调节阀执行器参数
|
执行器型号 |
AT、ST、AW系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
