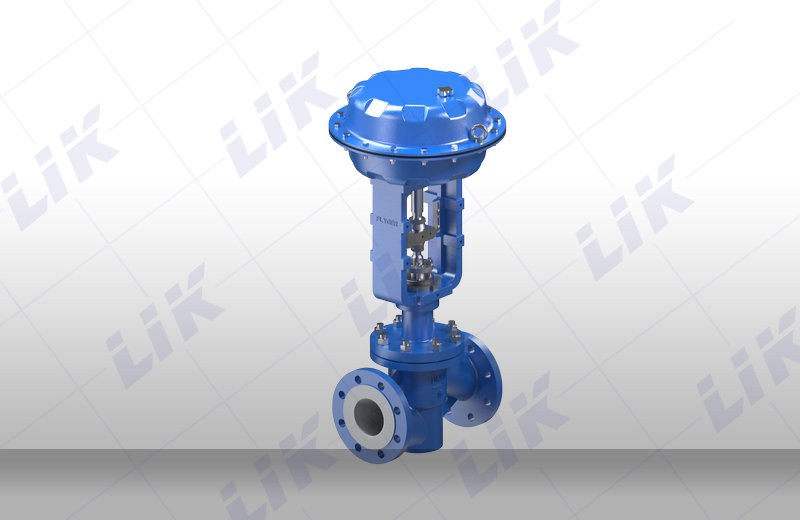

进口气动衬氟调节阀
产品概况
进口气动衬氟调节阀是由气动薄膜执行机构直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯，高压衬氟塑工艺，又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而衬四氟气动调节阀广泛适用于化工、冶金、医药等行业中。
进口气动衬氟调节阀特点：
（1）耐腐性好：阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯，能耐强腐蚀性流体。
（2）密封性能好：采用聚四氟乙烯波纹管和填料双重密封。
（3）泄漏量少：由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
（4）调节精度高：采用精小型的气动执行机构和电动执行机构，体积小，重量轻。
进口气动衬氟调节阀设计特色
采用顶部导向结构
阀体内腔及内件全包四氟
可加装四氟波纹管密封
双层密封保护，无外漏
适用于腐蚀性较强的场合
进口气动衬氟调节阀技术参数
|
口径范围) |
DN15～DN250 (1/2"～10") |
|
压力范围 |
PN1.0～2.5MPa（150LB） |
|
温度范围 |
-29℃～+150℃（可选） |
|
结构可选 |
单座式 |
|
阀体材质 |
碳钢、不锈钢 |
|
内衬材质 |
F46、F4、PFA、PTFE |
|
流量特性 |
等百分比、线性 |
|
泄露等级 |
ASME B16.104 V |
|
阀盖形式 |
标准型、波纹管密封型 |
|
连接方式 |
法兰式 |
进口气动衬氟调节阀 执行机构
|
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
|
弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
|
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
