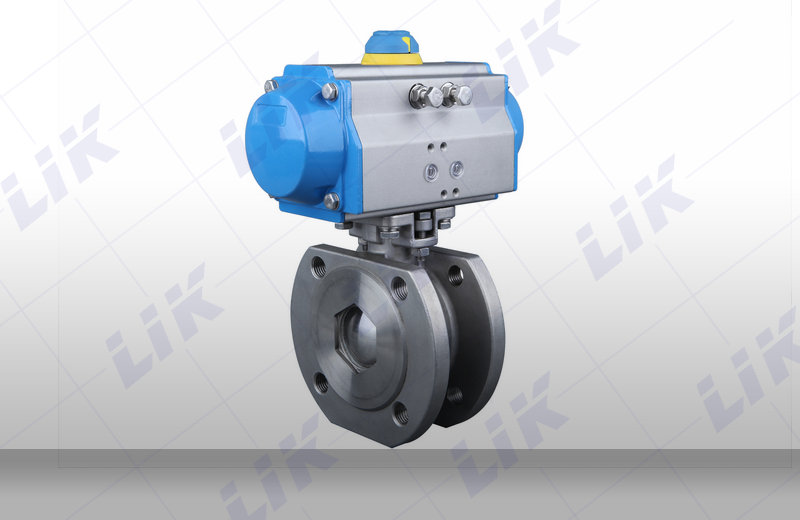

进口气动对夹球阀

产品概况

进口气动对夹球阀是气动球阀系列中的一种产品，也可称为气动超薄球阀。是我公司引进意大利技术进行国产化设计而发展出的新一代气动超短法兰球阀，球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。对夹式气动球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。气动对夹球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水

产品详情

进口气动对夹球阀是气动球阀系列中的一种产品。球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定等优点气动超薄球阀主要应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制

进口气动对夹球阀技术参数

公称通径DN(mm)	DN0.1～DN200mm
公称压力	PN1.6 2.5 4.0 MPa (高压可定制)
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
适用温度	密封面
适用温度	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

进口气动对夹球阀 执行器技术参数

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动对夹球阀 主要零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

进口气动对夹球阀 安装连接尺寸

公称通径DN(mm)	L	D	D1	D2	n-Φd		H	L1
15	35	95	65	45	4-M12	185			130
20	38	105	75	55	4-M12	191			140
25	42	115	85	65	4-M12	193			150
32	50	135	100	78	4-M16	212			165
40	60	145	110	85	4-M16	217			180
50	70	160	125	100	4-M16	260			200
65	95	180	145	120	4-M16	293			220
80	118	195	160	135	8-M16	323			250
100	140	215	180	155	8-M16	382			280
125	175	245	210	185	8-M16	468			320
150	210	280	240	210	8-M16	510			360

进口气动对夹球阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
