进口气动截止阀
产品概况
德国莱克LIK品牌-进口气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。气动截止阀结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。气动截止阀可分为气动高压截止阀、气动法兰截止阀、气动角式截止阀等多种结构
进口气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命
进口气动截止阀技术参数
|
公称通径 |
DN15～DN300mm |
|
公称压力 |
1.0MPa-4.0Mpa |
|
适用介质 |
水、气、油等 |
|
适用温度 |
-20℃-550℃ |
|
阀体材质 |
碳钢、不锈钢 |
|
作用方式 |
双作用、单作用(弹簧复位) |
|
控制方式 |
开关型、调节型 |
|
附件选择 |
电磁阀、定位器、限位开关、气源处理三联件、手动机构 |
进口气动截止阀产品零部件材质：
|
序号 |
名称 |
材质 |
|
|
1 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
|
2 |
垫片 |
柔性石墨+不锈钢 |
PTFE |
|
3 |
螺栓 |
35 |
304 |
|
4 |
阀瓣 |
WCB+堆焊304或司太立、PTFE |
ZG1Cr18Ni9Ti |
|
5 |
对开环 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
6 |
阀瓣盖 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
7 |
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
8 |
螺帽 |
35 |
304 |
|
9 |
吊环螺栓 |
35 |
304 |
|
10 |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
|
11 |
螺栓 |
35 |
304 |
|
12 |
垫片 |
35 |
1Cr18Ni9Ti |
|
13 |
填料 |
柔性石墨 |
PTFE |
|
14 |
填料压板 |
WCB |
ZG1Cr18Ni9Ti |
|
15 |
螺帽 |
35 |
304 |

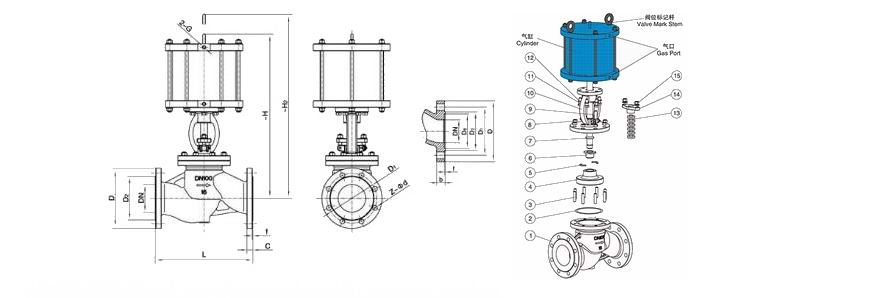

进口气动截止阀尺寸表
|
DN |
L |
H |
D |
D1 |
D2 |
|
15 |
130 |
291 |
95 |
65 |
46 |
|
20 |
150 |
300 |
105 |
75 |
56 |
|
25 |
160 |
353 |
115 |
85 |
65 |
|
32 |
180 |
390 |
140 |
100 |
76 |
|
40 |
200 |
518 |
150 |
110 |
84 |
|
50 |
230 |
555 |
165 |
125 |
99 |
|
65 |
290 |
630 |
185 |
145 |
118 |
|
80 |
310 |
683 |
200 |
160 |
132 |
|
100 |
350 |
745 |
220 |
180 |
156 |
|
125 |
400 |
855 |
250 |
210 |
184 |
|
150 |
480 |
870 |
285 |
240 |
211 |
|
200 |
600 |
954 |
340 |
295 |
266 |
|
250 |
730 |
1065 |
405 |
355 |
319 |
|
300 |
850 |
1185 |
460 |
410 |
370 |
