进口蒸汽减压阀
产品概况

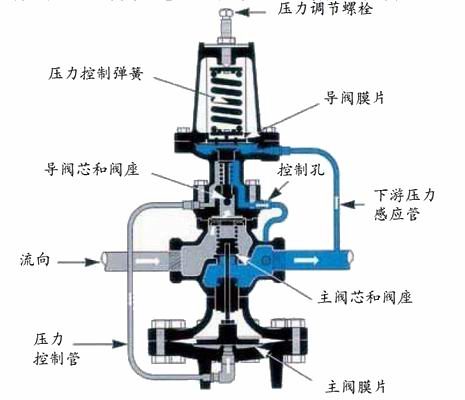

进口蒸汽减压阀属于先导活塞式减压阀，由主阀和导阀两部分组成。主阀主要由阀座、阀瓣、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能
进口蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路
进口蒸汽减压阀主要零件材料
|
零件名称 |
材料名称 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
缸套 活塞 |
铝铁青铜 |
|
膜片 |
PH15-7Mo |
|
活塞环 |
对位聚苯 |
|
导阀座 导阀瓣 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导调主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2M |
进口蒸汽减压阀外形尺寸表：
|
DN |
L |
H |
H1 |
D |
|
15 |
147 |
135 |
220 |
185 |
|
20 |
154 |
135 |
225 |
185 |
|
25 |
160 |
145 |
235 |
210 |
|
32 |
180 |
155 |
235 |
210 |
|
40 |
200 |
175 |
240 |
255 |
|
50 |
230 |
185 |
245 |
255 |
|
65 |
250 |
200 |
295 |
320 |
|
80 |
310 |
230 |
325 |
350 |
|
100 |
350 |
265 |
340 |
380 |
|
125 |
400 |
305 |
360 |
455 |
|
150 |
450 |
330 |
375 |
500 |
|
DN |
L |
H |
H1 |
D |
|
15 |
147 |
135 |
220 |
185 |
|
20 |
154 |
135 |
225 |
185 |
|
25 |
160 |
145 |
235 |
210 |
