进口电动三通内螺纹球阀
产品概况
我们的进口电动三通内螺纹球阀采用高性能结构，采用硅溶胶成型技术，铸造出整体平台结构阀门，其结构采用密封防火形式、阀杆防爆出型，高性能球阀与执行器连接平台采用ISO5211国际标准，免支架安装，避免了传统的支架及联轴器安装间隙大的缺陷，减小了阀体与执行器配合的间隙，达到控制精度高的优点
进口电动三通内螺纹球阀分为电动三通T型球阀和电动三通L型球阀，都可以用来控制介质的分流和合流，其中三通L型球阀多用于切换介质流路来用。
进口电动三通内螺纹球阀特点：
1.电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。

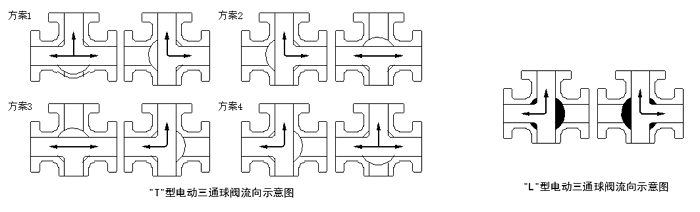

4.T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
适用场景:
电动三通内螺纹球阀适合控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。
进口电动三通内螺纹球阀控制方式
进口电动三通内螺纹球阀 主要零件材料
|
连接方式 |
内螺纹连接 |
对焊连接 |
|||||||
|
件名称 |
阀体阀盖 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
||
|
球体、阀杆 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
|||
|
密封圈、填料 |
增强聚四氟乙烯、对位聚苯 |
||||||||
|
用工况 |
适用介质 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐 |
水、蒸汽 |
硝酸等腐 |
醋酸等腐蚀介质 |
||
|
适用温度 |
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) |
||||||||
进口电动三通内螺纹球阀安装连接尺寸
|
通径DN |
英寸" |
连接尺寸 |
|||||
|
mm |
inch (G) |
L |
L1 |
H(配HQ) |
H(配HR) |
A(配HQ) |
A(配HR) |
|
10 |
3/8 |
60 |
30 |
260 |
130 |
265 |
161 |
|
15 |
1/2 |
72 |
36 |
265 |
130 |
265 |
161 |
|
20 |
3/4 |
85 |
42 |
280 |
135 |
265 |
161 |
|
25 |
1 |
91 |
46 |
290 |
139 |
265 |
161 |
|
32 |
11/4 |
110 |
55 |
310 |
158 |
265 |
197 |
|
40 |
11/2 |
122 |
61 |
340 |
165 |
265 |
197 |
|
50 |
2 |
145 |
72 |
360 |
202 |
265 |
197 |
进口电动三通内螺纹球阀 产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
